याचा उपयोग रासायनिक फायबर पेपर ट्यूब, विविध संमिश्र स्ट्रक्चर पेपर कॅन आणि लहान औद्योगिक कागदाच्या नळ्या तयार करण्यासाठी केला जाऊ शकतो. या मशीनमध्ये सर्पिल पेपर ट्यूब तयार करण्याची क्षमता आहे आणि ऑपरेशन कार्यक्षम आणि सोयीस्कर बनवून ग्लूइंग, वळण आणि कटिंग फंक्शन्स एकामध्ये समाकलित करते.

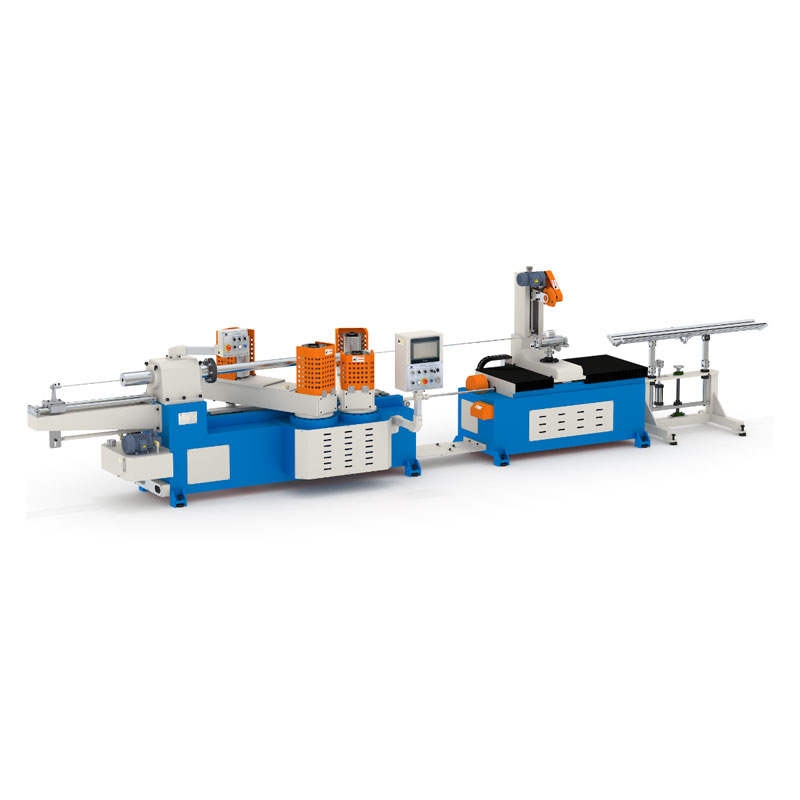

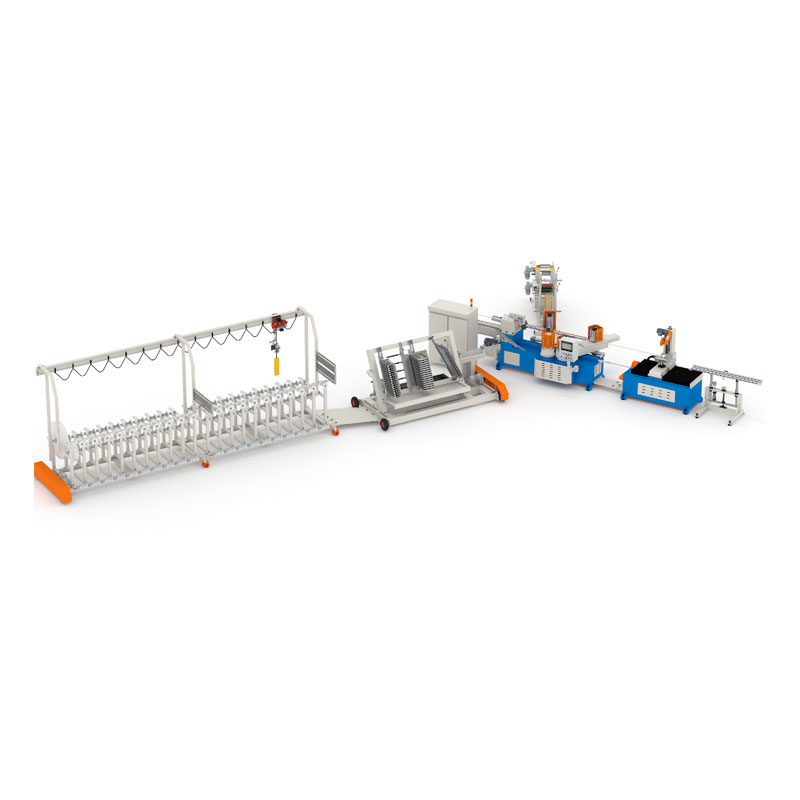

"ई" हेवी ड्यूटी पेपर ट्यूब मेकिंग मशीनची मालिका, डिझाइनिंग आयडिया सिंपल 、 कॉम्पॅक्ट 、 स्थिर.
पेपर ट्यूब 3 ”(आयडी 76.2 मिमी) बनवण्यासाठी मानक, 10 मिमी अंतर्गत कमाल भिंत जाडी, सर्वात मोठा ट्यूब आयडी 200 मिमी पर्यंत वाढू शकतो.
| पॅरामीटर | नियंत्रण प्रणाली | ||
| थर संख्या | 3-16 थर | पीएलसी कंट्रोलर | डेल्टा |
| जास्तीत जास्त व्यास | 200 मिमी | मॅन मशीन इंटरफेस | कलर टच स्क्रीन वेनव्यू 6070 टी |
| मि-व्यास | 20 मिमी | कार्यक्रम संस्करण | जेएस-पीटीएम 4.2 |
| कमाल-जाडी | 10 मिमी | इनव्हर्टर | यास्कावा 7.5 केडब्ल्यू |
| मि-जाडी | 0.5 मिमी | अ‍ॅक्ट्युएटर (कॉन्टॅक्टर ..) | व्यवस्थित |
| मॅन्ड्रेल फिक्सिंग वे | फ्लेंज आणि कडक करणे | सिग्नल घटक | यास्कावा |
| नाक रिवाइंड | दोन नाक एक बेल्ट | वायवीय घटक | एअरटॅक |
| कटिंग मार्ग | वायवीय एकल परिपत्रक कटर | कोन समायोजित मोटर | जिआचेंग |
| ग्लूइंग वे | दुहेरी बाजू | सिंक्रोनिझम नियंत्रण | एक्स अक्ष सर्वो स्क्रू /झेड अक्ष स्टेप स्क्रू |
| लांबी मार्ग निश्चित करणे | एन्कोडर | सिंक्रोनिझम ट्रॅक कटिंग सिस्टम | सर्वो सिंक्रोनस ट्रॅक कटिंग |
| ऑपरेटर | 1-2 व्यक्ती | रिमोट कंट्रोलर | पर्यायी |
| उत्पादन गती | 3-20 मी/मिनिट | ट्यूब धारक | आहे |
| वेग नियंत्रण | इनव्हर्टर | बेल्ट कंट्रोलचा कोन | इलेक्ट्रिक |
| इनपुट पॉवर | सानुकूल | बेल्ट समायोजन | हायड्रॉलिक |
| आकार (मिमी) | मेनफ्रेमचा कोन | आहे | |
| मेनफ्रेम: एल*डब्ल्यू*एच | 5900 मिमी*1700 मिमी*2000 मिमी | कागदाचा अभाव असताना ऑटो थांबा | आहे |
| क्षेत्र: एल*डब्ल्यू | 16000 मिमी*9000 मिमी | ऑटो गोंद फीडिंग | स्क्रू पंप 3.0 केडब्ल्यू |
| व्हील हब व्यास | 215 मिमी | ऑटो वंगण | आहे |
| व्हील हब उंची | 400 मिमी | तणाव समायोजन | यांत्रिक |
| मि ट्रेड | 750 मिमी | पेपर रील स्टँडचा प्रकार | अविभाज्य |
| कमाल पायदळी | 950 मिमी | बेल्ट | कॅनव्हास |
| एकूण वजन | 5045 किलो | ट्रान्समिशन सिस्टम | |
| बंद घटक | मुख्य मोटर उर्जा | 7.5 केडब्ल्यू | |
| ऑटम/फेस पेपर डिव्हाइस | आहे | वळण नाकाची फिरणारी गती | 47 आर/मिनिट |
| स्थापना साधन | आहे | वळण नाकाचे आउटपुट टॉर्क | 1360 एन.एम |
| मॅन्ड्रेल | 1 पीसी | ट्रान्समिशनचा मार्ग | गियर आणि साखळी |
| बेल्ट | 2 पीसी | ट्रान्समिशन साखळीचे मॉडेल | 12 ए*2 |
| वळण नाक चालवा | 4 चाके | ||
| कटिंग मोटर | पाऊल मोटर/वॅन्क्सिन गियर मोटर | ||
| बेअरिंग | एचआरबी | ||
1. संपूर्ण मशीन फ्रेम जाड स्टील प्लेटपासून बनविली जाते आणि दुय्यम प्रक्रियेद्वारे वेल्डेड केली जाते, जी उपकरणांची स्थिरता आणि टिकाऊपणा मोठ्या प्रमाणात सुधारते.
२. मुख्य ट्रान्समिशन सिस्टम गियर रिडक्शन स्ट्रक्चरचा अवलंब करते, ज्यात कमी ऑपरेटिंग आवाज, कमी उष्णता निर्मिती, उच्च गती आणि उच्च टॉर्कची वैशिष्ट्ये आहेत.
3. लवचिक आणि कार्यक्षम व्हेरिएबल स्पीड ऑपरेशन साध्य करण्यासाठी मुख्य मोटर नियंत्रित करण्यासाठी उच्च-टॉर्क वेक्टर इन्व्हर्टरसह सुसज्ज.
4. स्थिर ऑपरेशन सुनिश्चित करण्यासाठी बेल्ट टेन्शन स्वयंचलितपणे समायोजित करण्यासाठी हायड्रॉलिक यंत्रणा दुवा तणाव आणि कोन सेन्सरसह सुसज्ज.
5. उच्च-परिशुद्धता आणि उच्च-प्रतिसाद कटिंग ऑपरेशन्स साध्य करण्यासाठी बॉल स्क्रू आणि सर्वो मोटरचे संयोजन वापरणार्‍या सिंक्रोनस कटिंग सिस्टमसह सुसज्ज.
6. कटिंगची लांबी नेहमीच विविध वेगाने सुसंगत असते हे सुनिश्चित करण्यासाठी नाडी सिग्नल आणि फीडफॉरवर्ड भरपाई प्रणालीसह सुसज्ज.
7. ड्युअल स्वतंत्र पीएलसी आर्किटेक्चरद्वारे, कटिंग कार्यक्षमता आणि लांबी नियंत्रण अचूकता अनुकूलित करण्यासाठी सिग्नल नियंत्रण आणि फंक्शन गणना विभक्त केली जाते.
8. नवीन श्रेणीसुधारित केलेल्या मोठ्या-स्क्रीन कलर टच स्क्रीन इंटरफेसमुळे ऑपरेशन अधिक सोयीस्कर होते आणि इंटरफेस अधिक दृश्यमान होते.
9. बुद्धिमान पेपर फीडिंग डिव्हाइससह सुसज्ज, चुकीच्या वेळेस प्रतिबंधित करण्यासाठी पेपर ब्रेक झाल्यावर ते आपोआप जाणवते आणि थांबते.
10. विद्युतीकृत नियंत्रणासह एकात्मिक रचना पेपर रोल धारक, ग्लू कोटिंग रॅक आणि पेपर फीडिंग यंत्रणा कार्यक्षमतेने समाकलित करते.
11. संपूर्ण मशीनच्या इलेक्ट्रिकल वायरिंगची मॉड्यूलर डिझाइन सिस्टमच्या पुनर्स्थापनेची देखभाल आणि सुविधा सुधारते.
12. हे नेटवर्क फंक्शन्सच्या विस्तारास समर्थन देते, उत्पादन लाइन किंवा इतर उपकरणे जोडते आणि रिमोट मॉनिटरींग आणि देखभाल क्षमता आहे आणि मानक औद्योगिक संप्रेषण प्रोटोकॉल मोडबस टीसीपीचे समर्थन करते.

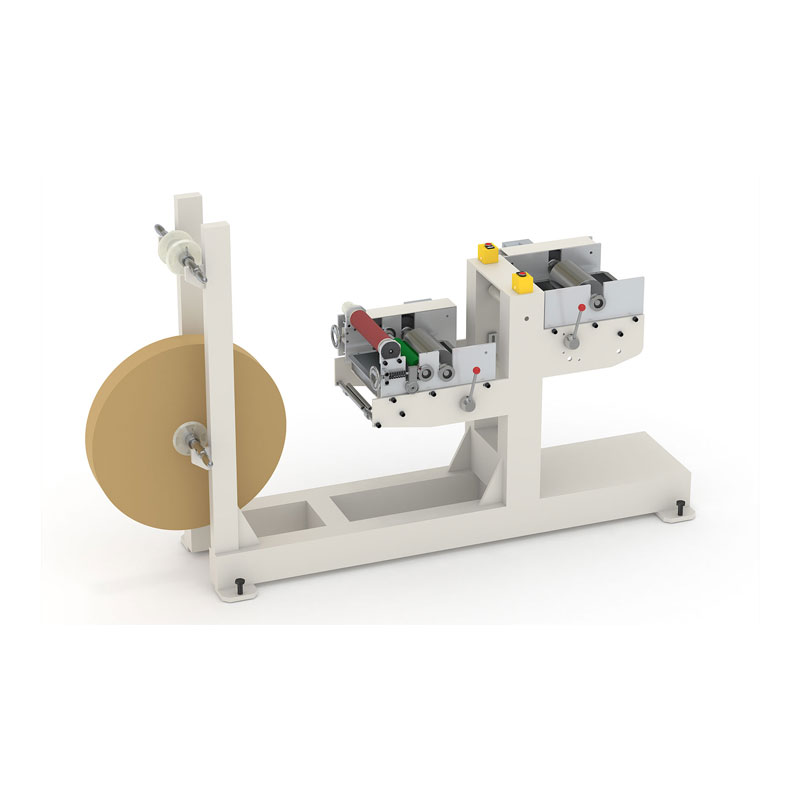

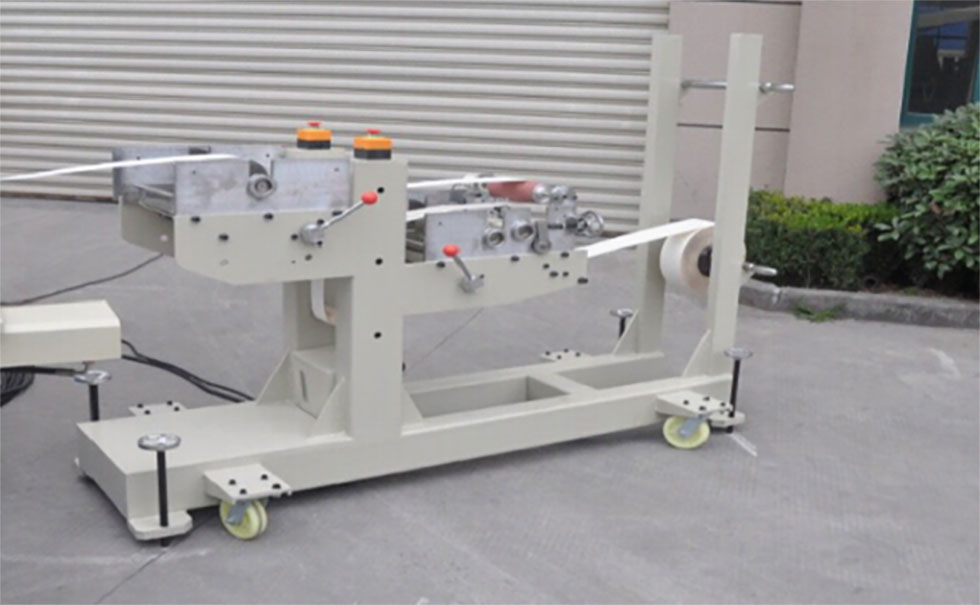

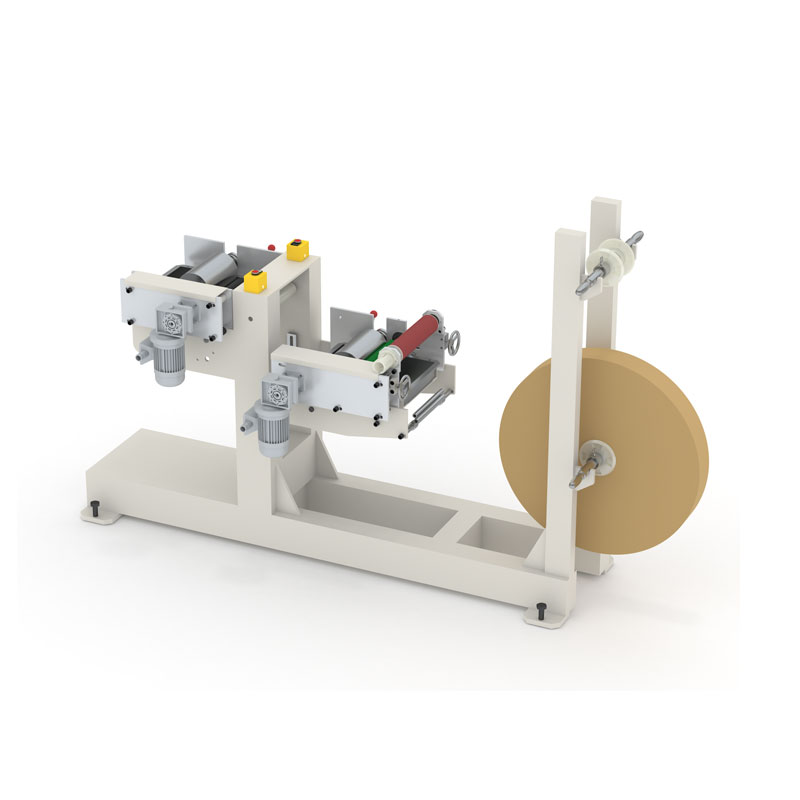

मल्टीफंक्शनल बॉटम पेपर फीडिंग सिस्टम
स्वयंचलित पेपर ट्रे फीडिंग डिव्हाइस, रोलर-प्रकार एकल-बाजू असलेले ग्लूइंग मॉड्यूल, वंगण घालणारे तेल रोलिंग सिस्टम आणि एन्कोडर-आधारित पेपर टेप लांबी आणि स्पीड डिटेक्शन मॉड्यूलसह कागदाची भरभराट, ग्लूइंग आणि मॉनिटरींगचे एकात्मिक नियंत्रण मिळविण्यासाठी एकाधिक की घटक समाकलित करते.

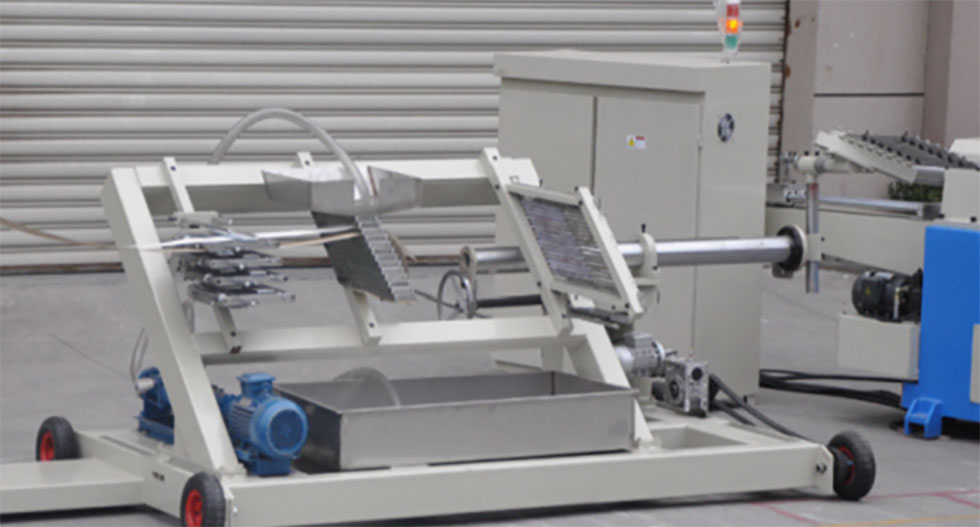

मानक कॉन्फिगरेशन 16-लेयर वॉटरफॉल ग्लू रॅक: (इतर ग्लू डिव्हाइस पर्यायी आहेत)
वैशिष्ट्ये: एकूण गोंद रॅक उंचीमध्ये कमी आणि ऑपरेट करणे सोपे आहे, फिरण्यासाठी गोंद करण्यासाठी 3 केडब्ल्यू स्क्रू ग्लू पंप आणि स्क्रॅपिंग ग्लूसाठी पॉलीयुरेथेन नळी वापरुन.

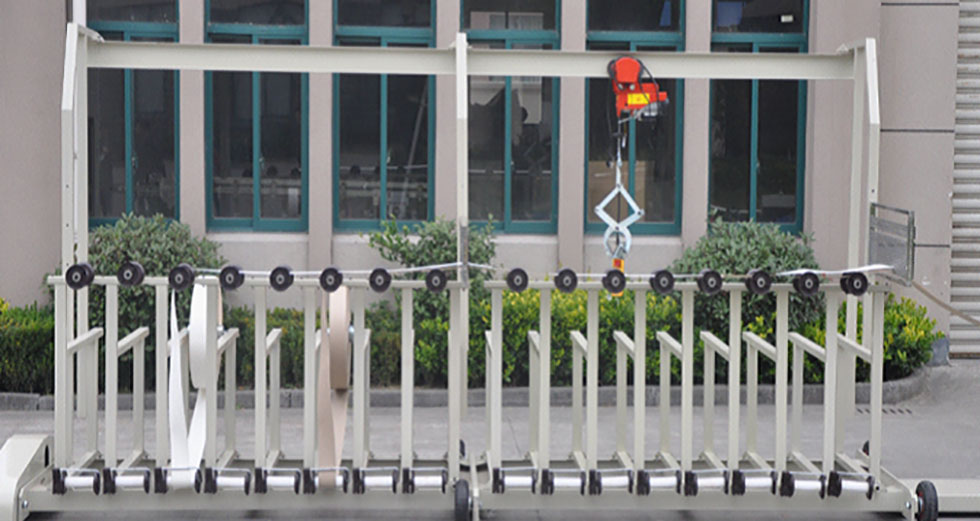

मानक कॉन्फिगरेशन 16-लेयर 90-डिग्री इंटिग्रल पेपर ट्रे:
वैशिष्ट्ये: पेपर ट्रे इलेक्ट्रिक क्रेनने लोड केली आहे आणि पेपर ट्रे ऑपरेट करणे सोपे आहे.
पॉवर पेपर ट्रे कोन समायोजन डिव्हाइससह.
जास्तीत जास्त पेपर ट्रे व्यास 1500 मिमी (1500 मिमीपेक्षा जास्त सानुकूलित) आहे.
